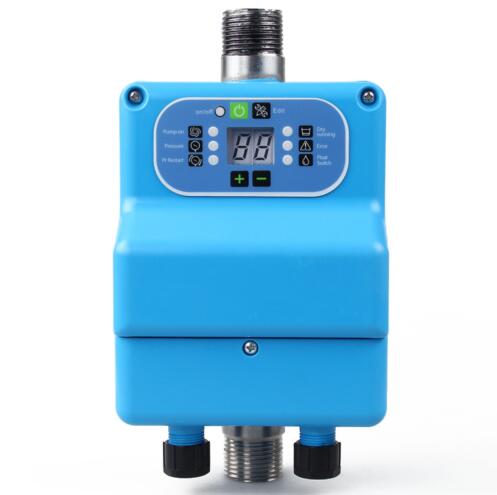

Kompel PresSystem - nyomáskapcsoló cosφ érzékeléssel (PSPC00000)
Kompel PresSystem - nyomáskapcsoló cosφ érzékeléssel (PSPC00000)
62 729 Ft
Ajánlataink Kompel PresSystem - nyomáskapcsoló cosφ érzékeléssel (PSPC00000) termékre
Ajánlataink a termékre
Paraméterek, termékleírás - Kompel PresSystem - nyomáskapcsoló cosφ érzékeléssel (PSPC00000)
Galéria - Kompel PresSystem - nyomáskapcsoló cosφ érzékeléssel (PSPC00000)
Termékleírás
A készülék leírása
A PresSystem egyf ázisú elektromos szivattyúmotorok indítását és leá llítását automatizálja a rendszer nyomásának növekedése és csökkenése függvényében . A beépített cosφ érzékelővel a motor fáziseltolódását is figyeli, így védi a szivattyút a száraz on futástól és a magas áramfelvételtől* . A PresSystem használatával a hagyományos nyomáskapcsolóval vezérelt rendszerek korszerűsíthetők. A készülék önprogramozó , vagy a Felhasználó által beprogramozható .
* A cosφ (fáziskésés) érzékelése miatt nincs szükségünk érzékelőkre (úszó, - nyomáskapcsoló, szonda), ezért mély kutakba tökéletes megoldás lehet. A szivattyúk motorjának cosφ értéke folyadék felszívása alatt kb. 0.95, míg szárazon futás esetén 0.4 körüli értékre csökken. A cosφ szenzor ezt érzékelve kikapcsolja a motort, így védve a szárazon futás káros hatásaitól, valamint amperometrikus védelmet nyújt a szivattyú motorjának. A készülék használatából adódó előnyök
Környezeti hőmérséklet: +5 ÷ 40 °C
Legmagasabb megengedett páratartalom: 50% 40°C-on (kondenzáció nélkül)
Szállított folyadék hőmérséklete: +1 ÷ 40 °C
Szállított folyadék tulajdonsága: kémiailag tiszta víz (pH 5-9), szilárd szennyeződésektől mentes, amely 1 csövet eltömíteneA PresSystem nem használható abrazív (koptató) részecskéket, szilárd szálakat, gyúlékony, robbanékony vagy agresszív összetételű folyadékokhoz. A PresSystemet védeni kell a fagytól és a rossz időjárástól. A PresSystem csak olyan rendszerbe szerelheti , amely mentes a túlnyomástól és a hidraulikus sokktól. Ha hidrofor tartályt épít a rendszerbe, azt megfelelően kell méretezni ( a tartály előfeszítési nyomása a rendszer nyomásának a 80%-a.
Példa: Rendszer P = 3,5 bar → 2,8 bar hidrofor tartály ). Műszaki tulajdonságok
Elektromos hálózat: 1 x 230 V~ 50 / 60 Hz ± 10%
Szivattyú: 1 x 230 V~
Megengedett áramfelvétel (szivattyú): 8 A
Megengedett teljesítmény (szivattyú): 1,5 kW @ 230 V~
Felszerelés: Cső re
Kijelző: 7 szegmenses LED
Amperometrikus védelem: 2 – 12 A
Elhelyezési pozíció: Vízszintesen vagy függőlegesen
Védelem: IP 50
Üzemi hőmérséklet: +5 ÷ 50 °C
Szállított folyadék megengedett hőmérséklete: +1 ÷ 40 °C
Cső anyaga: AISI 304
Csatlakozások mérete: 1 KM, alkalmas 1¼ csőhöz
Üzemi nyomás: 1,5 ÷ 8 bar
Szivattyú indítási nyomás: 0,6 ÷ 7 bar (e két érték között beállítható)
Legkisebb nyomáskülönbség: 0,3 bar
Legmagasabb érzékelt áramlás: 120 l/perc
Nyomásesés:
![]()
A PresSystem egyf ázisú elektromos szivattyúmotorok indítását és leá llítását automatizálja a rendszer nyomásának növekedése és csökkenése függvényében . A beépített cosφ érzékelővel a motor fáziseltolódását is figyeli, így védi a szivattyút a száraz on futástól és a magas áramfelvételtől* . A PresSystem használatával a hagyományos nyomáskapcsolóval vezérelt rendszerek korszerűsíthetők. A készülék önprogramozó , vagy a Felhasználó által beprogramozható .
* A cosφ (fáziskésés) érzékelése miatt nincs szükségünk érzékelőkre (úszó, - nyomáskapcsoló, szonda), ezért mély kutakba tökéletes megoldás lehet. A szivattyúk motorjának cosφ értéke folyadék felszívása alatt kb. 0.95, míg szárazon futás esetén 0.4 körüli értékre csökken. A cosφ szenzor ezt érzékelve kikapcsolja a motort, így védve a szárazon futás káros hatásaitól, valamint amperometrikus védelmet nyújt a szivattyú motorjának. A készülék használatából adódó előnyök
- A PresSystem egy acélcsövön helyezkedik el, ami megkönnyíti a szerelést
- Egy belső nyomásérzékelő segítségével a szivattyú indítási nyomásértéke igény szerint beállítható
- A készülékben nem található visszacsapó-szelep, amely áramlási veszteséget okozna
- Szárazon futás elleni védelem és automatikus leállítás cosφ értékre, indítás manuálisan
- Védi a szivattyúmotort a magas áramfelvételtől
- A PresSystemre segédvezérlők is csatlakoztathatók, úgymint:
– úszókapcsoló
– egy külső elektromos jel, amelyre a szivattyút indítani szeretné - Védelem a túl gyakori ki-be kapcsolás ellen, amely a rendszer szivárgásából, illetve a hidrofor tartály hiányából adódhat
- A PresSystem üzemelhet nyomáskapcsolóként is
- A rendszer aktuális nyomását digitálisan kijelzi
Környezeti hőmérséklet: +5 ÷ 40 °C
Legmagasabb megengedett páratartalom: 50% 40°C-on (kondenzáció nélkül)
Szállított folyadék hőmérséklete: +1 ÷ 40 °C
Szállított folyadék tulajdonsága: kémiailag tiszta víz (pH 5-9), szilárd szennyeződésektől mentes, amely 1 csövet eltömíteneA PresSystem nem használható abrazív (koptató) részecskéket, szilárd szálakat, gyúlékony, robbanékony vagy agresszív összetételű folyadékokhoz. A PresSystemet védeni kell a fagytól és a rossz időjárástól. A PresSystem csak olyan rendszerbe szerelheti , amely mentes a túlnyomástól és a hidraulikus sokktól. Ha hidrofor tartályt épít a rendszerbe, azt megfelelően kell méretezni ( a tartály előfeszítési nyomása a rendszer nyomásának a 80%-a.
Példa: Rendszer P = 3,5 bar → 2,8 bar hidrofor tartály ). Műszaki tulajdonságok
Elektromos hálózat: 1 x 230 V~ 50 / 60 Hz ± 10%
Szivattyú: 1 x 230 V~
Megengedett áramfelvétel (szivattyú): 8 A
Megengedett teljesítmény (szivattyú): 1,5 kW @ 230 V~
Felszerelés: Cső re
Kijelző: 7 szegmenses LED
Amperometrikus védelem: 2 – 12 A
Elhelyezési pozíció: Vízszintesen vagy függőlegesen
Védelem: IP 50
Üzemi hőmérséklet: +5 ÷ 50 °C
Szállított folyadék megengedett hőmérséklete: +1 ÷ 40 °C
Cső anyaga: AISI 304
Csatlakozások mérete: 1 KM, alkalmas 1¼ csőhöz
Üzemi nyomás: 1,5 ÷ 8 bar
Szivattyú indítási nyomás: 0,6 ÷ 7 bar (e két érték között beállítható)
Legkisebb nyomáskülönbség: 0,3 bar
Legmagasabb érzékelt áramlás: 120 l/perc
Nyomásesés:
